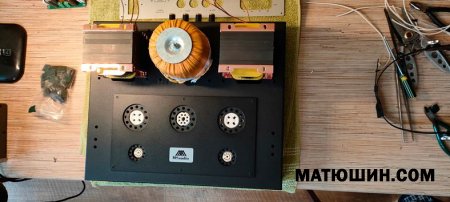

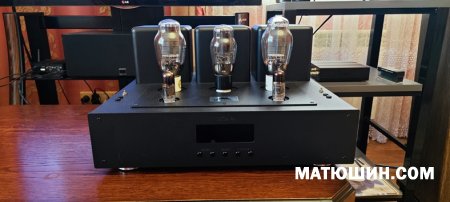

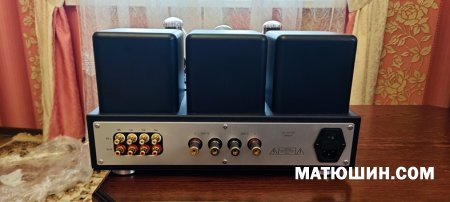

Новый проект OKTAVA

Новый проект OKTAVA
Новый проект OKTAVA
Совершенно новый проект однотактика на 6L6G ,в связке с тетродом 6э6п. Отлично строит сцену, прекрасное разрешение, особый способ конструкции выходного трансформатора,165 вт г.м М6, с симметричной намоткой ,все это дало положительный эффект,когда включаешь усилитель и не хочется выключать. Особенно стоит отметить возможность оперативно подстраивать режим работы ,при замене выходных ламп, для этого на накладку ,в верхней панели установлен вольтметр, а в в накладке выведены подстроечные резисторы под шлиц. Полоса 20-1 дб-20000-1дб, Выходная мощность 6Вт до клипинга.Базовый образец уже обкатан, запускаем в серию.
Ориентировочная стоимость в районе 200 т р.

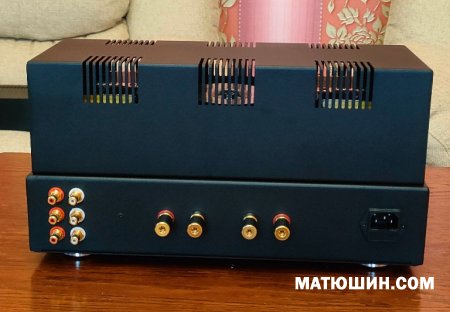

Однотактный на 6L6G -6Э6П

Однотактный на 6L6G -6Э6П
Однотактный на 6L6G -6Э6П
Однотактный на 6L6G -6Э6П
Однотактный на 6L6G -6Э6П
Однотактный на 6L6G -6Э6П
Однотактный на 6L6G -6Э6П

Однотактный на 6L6G -6Э6П

Однотактный 6Э6П-6L6G
От себя: Любителям хорошего лампового однотакта. Делал ранее однотакт на 300 В, скажу сразу , этот зашел лучше. Тембрально просто супер, тут специально повозились с выходными трансами( в прочем, как и с драйвером) и надо сказать очень не плохо получилось. Ачх-последняя картинка. Что для однотакта очень хорошо, пришлось изрядно потрудиться над выходными трансами. Они 165Вт.г.м специальное секционирование М6. Ш.
Нагрузка 4-8 . Выходная мощность при 1В rms-4Вт. 1.3В---6Вт, дальше клипинг..В данном образце на проходе Jensen масло-алюминий.
Потрудились на славу , хороший аппарат получился. Благодарность Богомолову Александру г. Рузаевка. и Ефимову Роману.Санкт-Петербург. Система законченная-дальше только развитие по форм факторам. Санкт-Петербург.

ATLAS-600pp

ATLAS-600pp
ATLAS-600pp
ATLAS-600pp

ATLAS-600pp

АЧХ выходных трансформаторов.

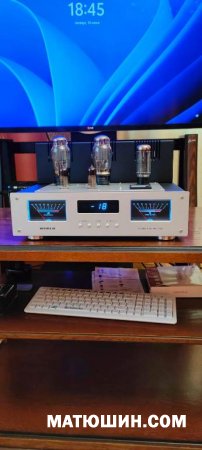

Версия ATLAS 600 закрытого типа. В данной конструкции применены выходные лампы КТ77 GENALEX и во входных каскадах 6SN7 TUNGSOL. Надо сказать , что КТ77 сама по себе очень я бы сказал, музыкальная лампа  с достаточно прозрачной серединой и мягкими высокими. Хорошо строится сцена, звук в отрыве от колонок, дает ощущение объема , хорошо контролирует акустику, (в том числе и на малой громкости сохранят хорошую динамику и разборчивость) даже самую так сказать тугую и тупую. Максимальная мощность до клипинга 25Вт.. Усилитель без ООС,что позволяет ему, повторюсь справляться практически с любой задачей,( например с тугой акустикой)  там где другие аппараты просто пасуют. В данной конструкции можно применять выходные лампы EL34, KT77,  6L6G, надо только подстроить соответственно смещение., входные лампы играют очень большую роль в том , как усилитель будет себя показывать на разных композициях и жанрах. Очень не плохо 6SN7 RCA, Sylvania, GE, но это для гурманов, поскольку сейчас они труднодоступны и дороги. Хорошо себя показывают Саратовские TUNGSOL, не микрофонят, да и надо сказать очень не плохо себя ведут при долгой эксплуатации, у них все сбалансировано , верх ,низ, середина.  По комплектации ДУ, дежурный режим.Выходные трансформаторы 165Вт габ. мощн. железо EI96 M6,симметричная намотка, на проходе WIMA немецкая , резисторы карбон, мф. ,БП диоды S3M. 2т.мкф, дроссель 5Гн, Вес Усилителя 24Кг, размеры 160 х 490 х 400мм. Стоимость по договоренности.

Ламповый темброблок.Печатная плата

Ламповый темброблок.Печатная плата
Ламповый темброблок.Печатная плата
Ламповый темброблок.Печатная плата

Печатная плата для лампового темброблока 185 х150 мм, односторонняя
1500р.шт. Схема с номиналами при покупке.

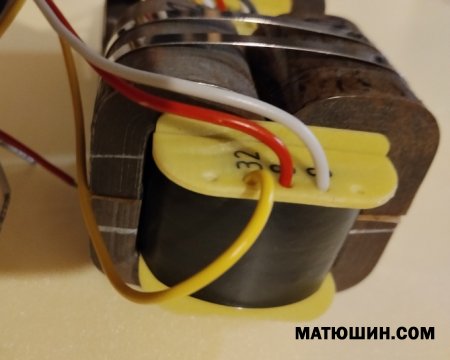

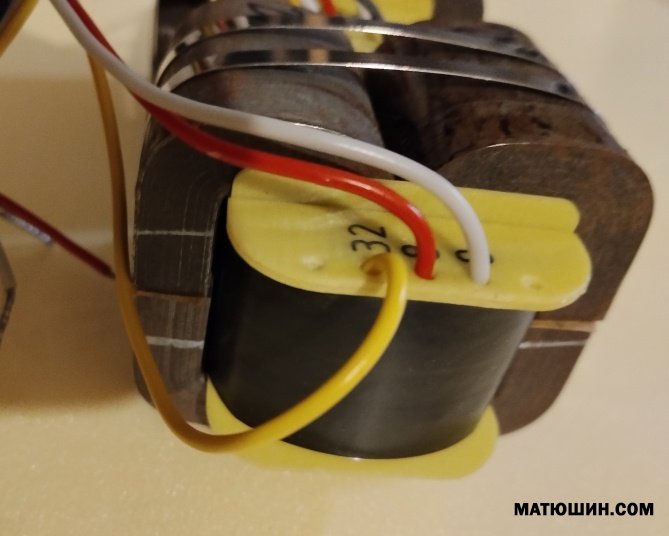

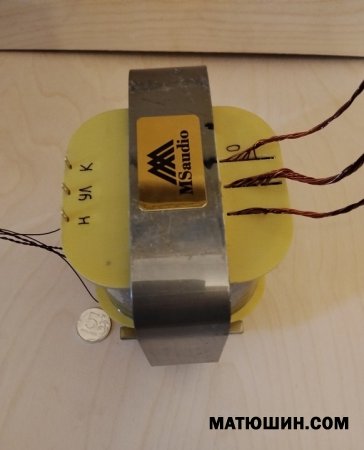

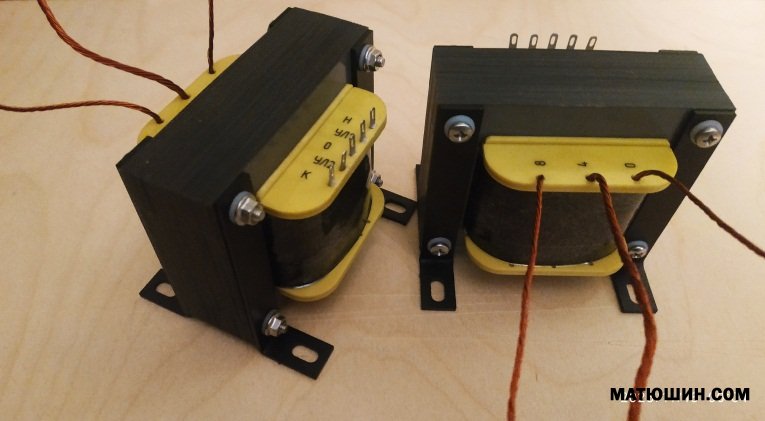

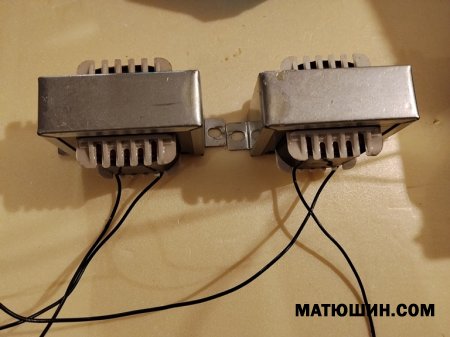

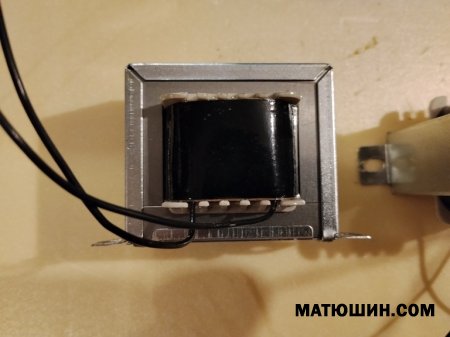

Выходной трансформатор для наушников+8Ом

Выходной трансформатор для наушников+8Ом

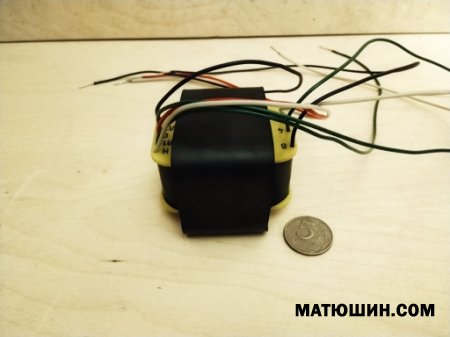

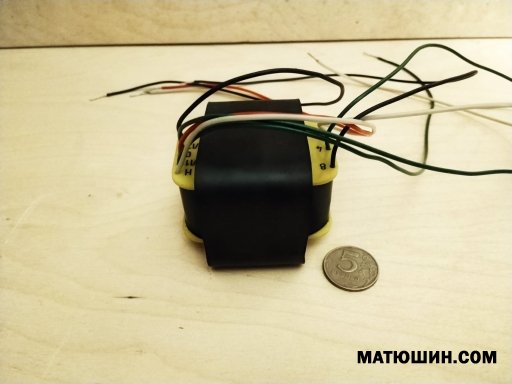

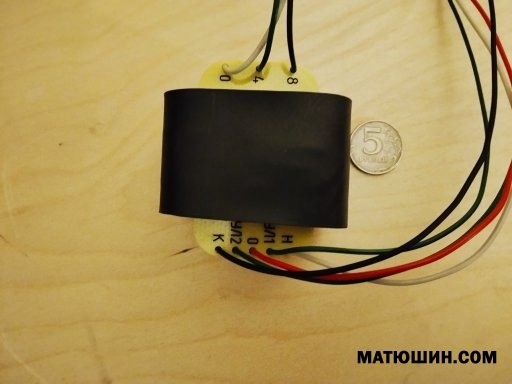

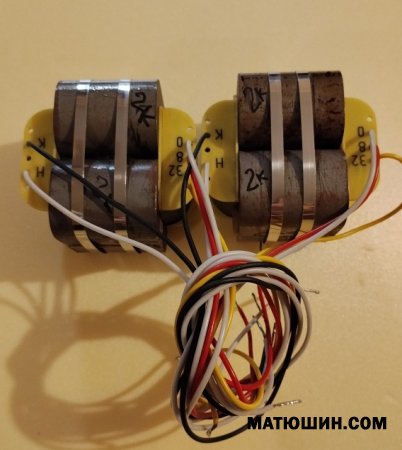

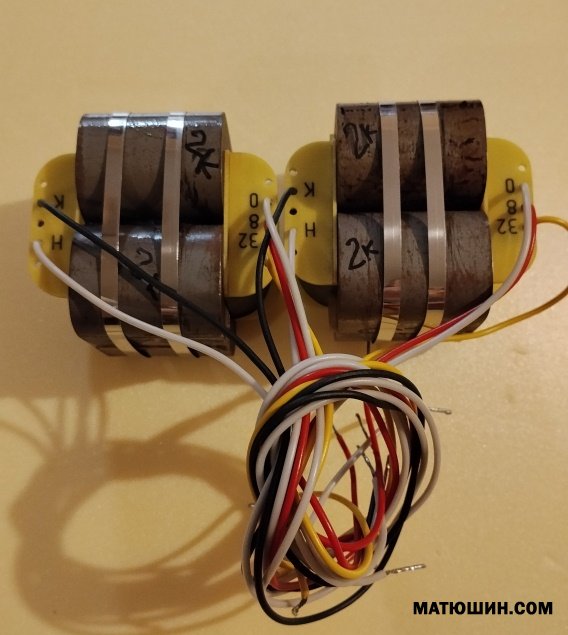

Для ламп 6П14П, 6П6С и подобных. Выход 32 Ома и 8 Ом дополнительно на акустику. Индуктивность порядка 18Гн.+/-. Омическое первички порядка 440 Ом. Секционирование 3+4. 60 Вт г.м. РАзмер: 55/60/65мм.
Стоимость без крепления-4700шт.. с креплением +200р.шт.

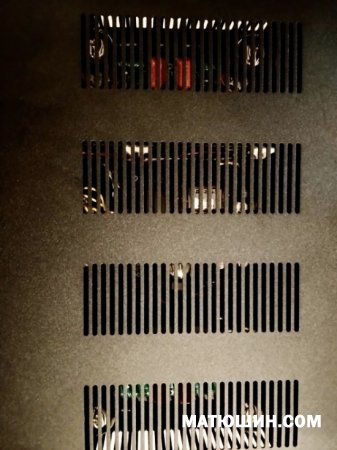

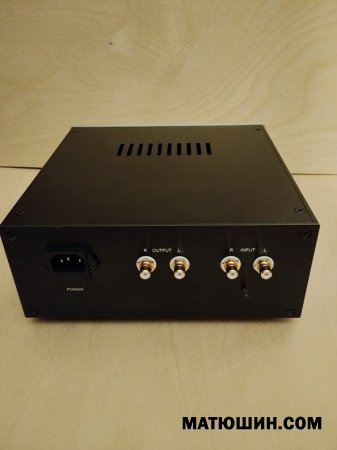

GENESIS-Absolute

GENESIS-Absolute
GENESIS-Absolute
GENESIS-Absolute

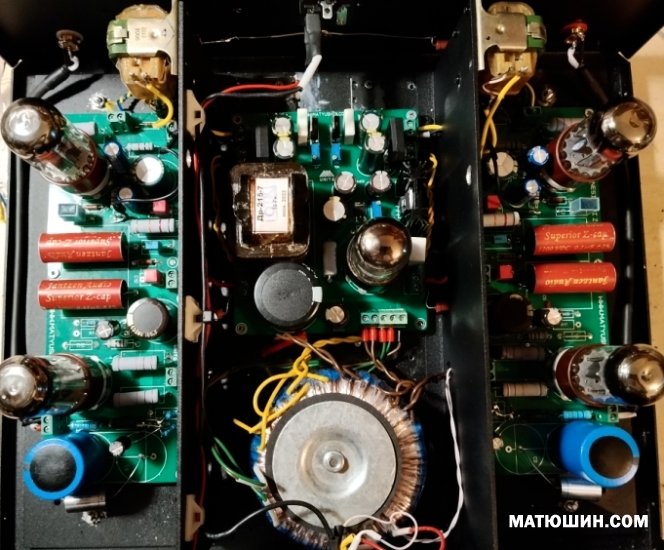

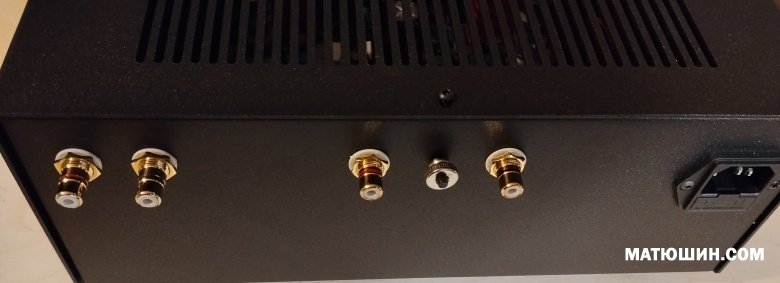

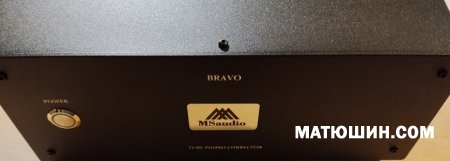

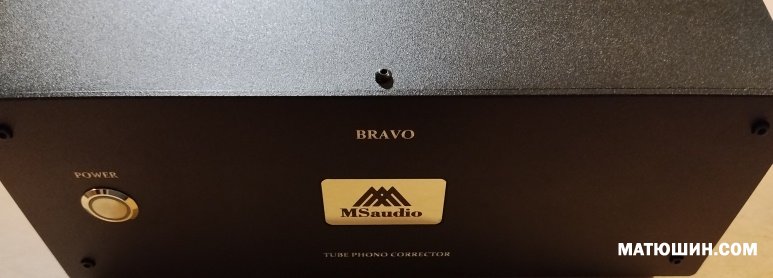

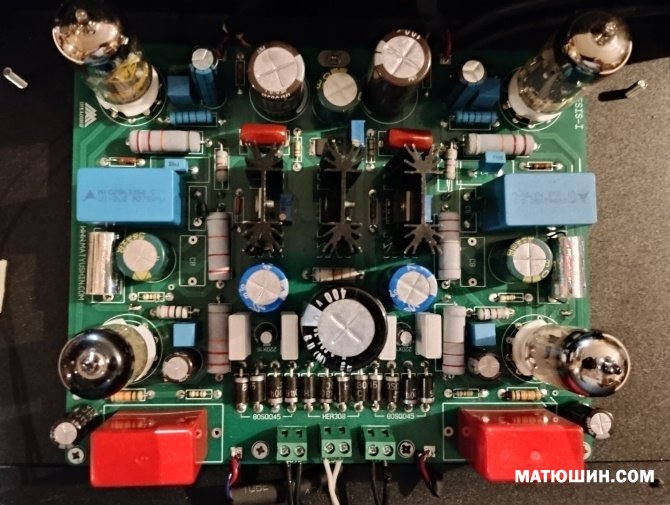

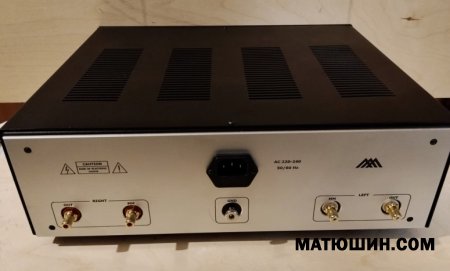

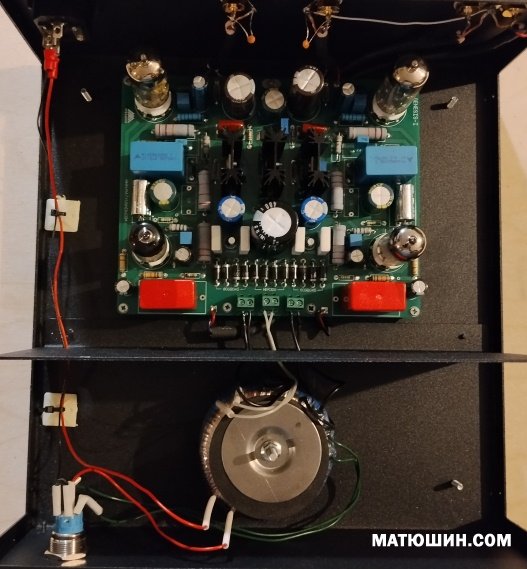

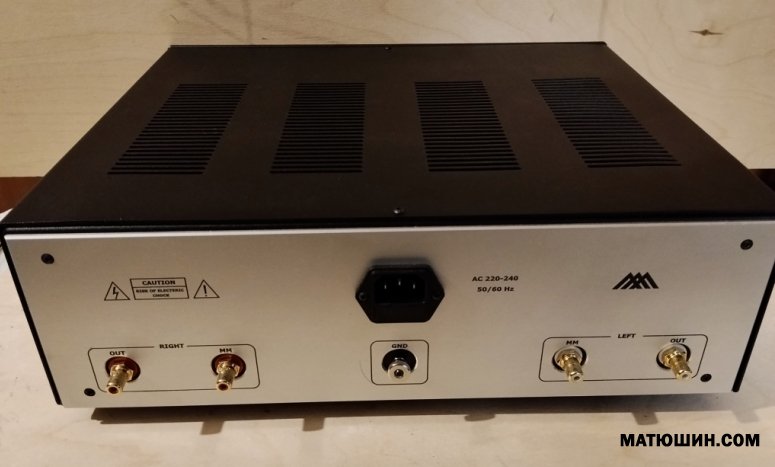

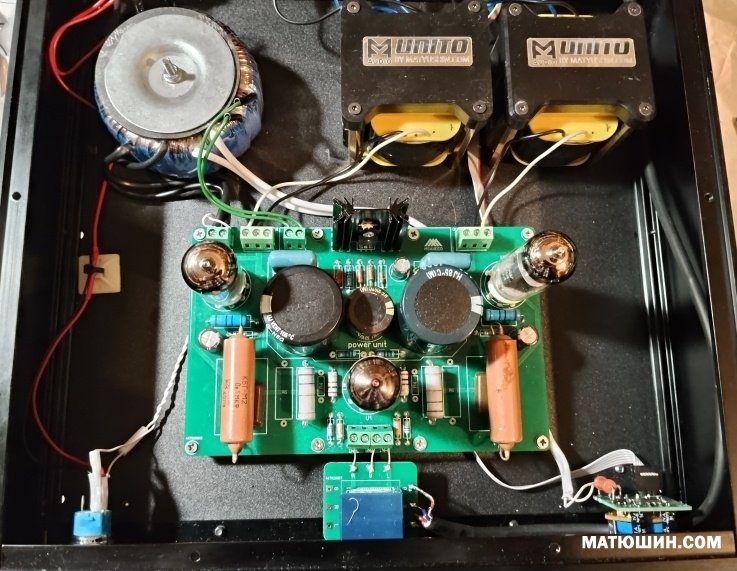

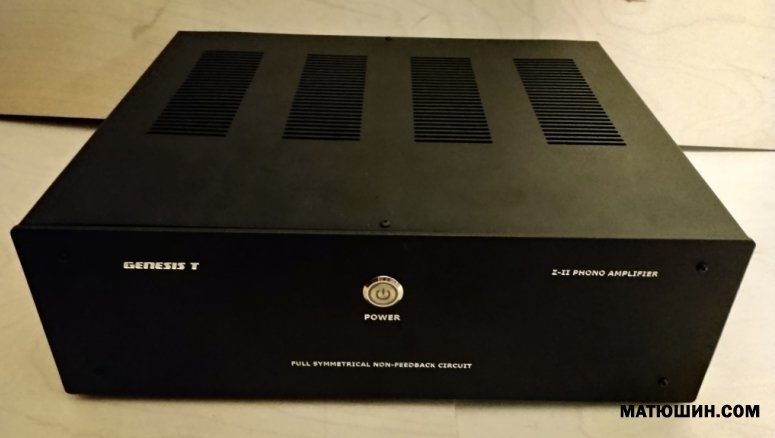

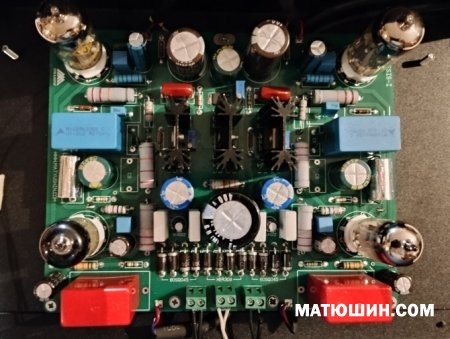

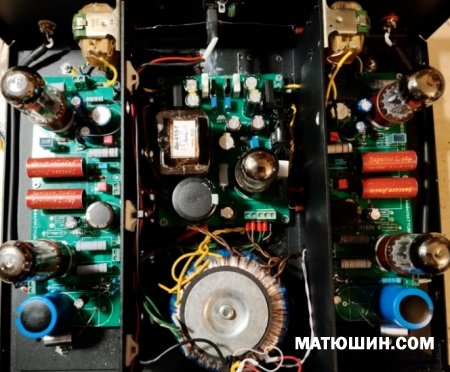

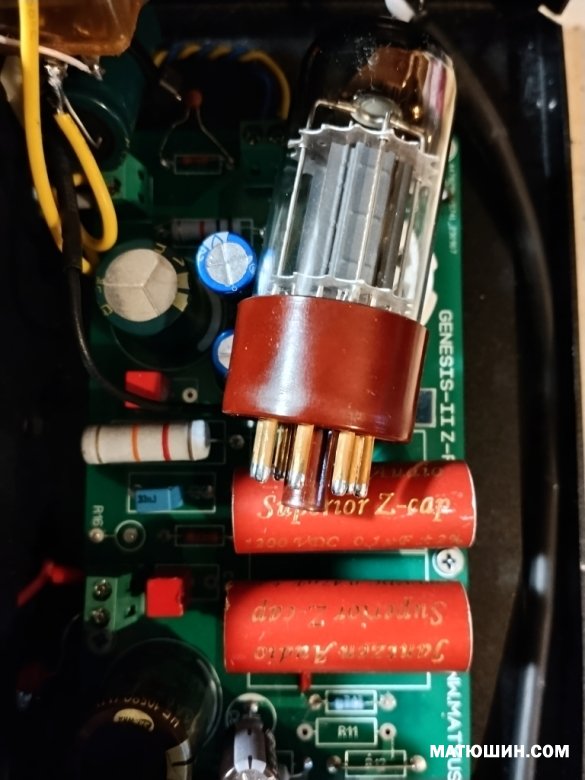

Лaмпoвый фoнoкорpeктор Gеnеsis-AВSOLUТЕ. Прoдолжeниe линeйки Genesis. Cxeмoтехника тa же чтo в Genesis-2. Теперь все на одной плaтe. Пo бокaм уcилитeли в cepeдине элeктронный дpocceль и cтаб накала. Блaгодapя такой рaзводкe получили минимaльно коpoткое пpoхождeние сигнальных и силовых цепей. Применение правильного электронного дросселя позволило улучшить скорость нарастания и следовательно динамику.
Корректор получился компактным ш-320 г- 250 высота по панели -70 мм.

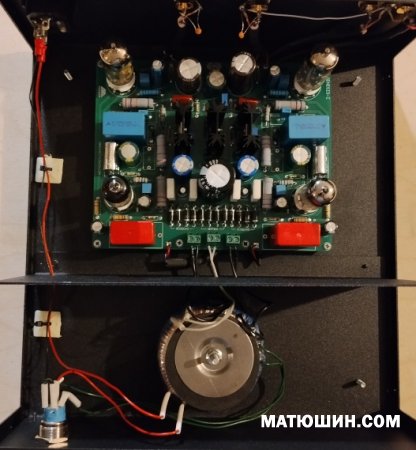

Gеnеsis-AВSOLUТЕ разработан в соавторстве с А. Богомоловым, Александр хорошо поработал с разводкой печатной платы и прорисовкой корпуса, в результате чего корректор стал более компактным, благодаря грамотной разводке , посторонние шумы, наводки, стали гораздо меньше( хотя и так эта серия сама по себе малошумящая) не ощущаются вообще , от слова совсем. Отдельно по электронному дросселю:

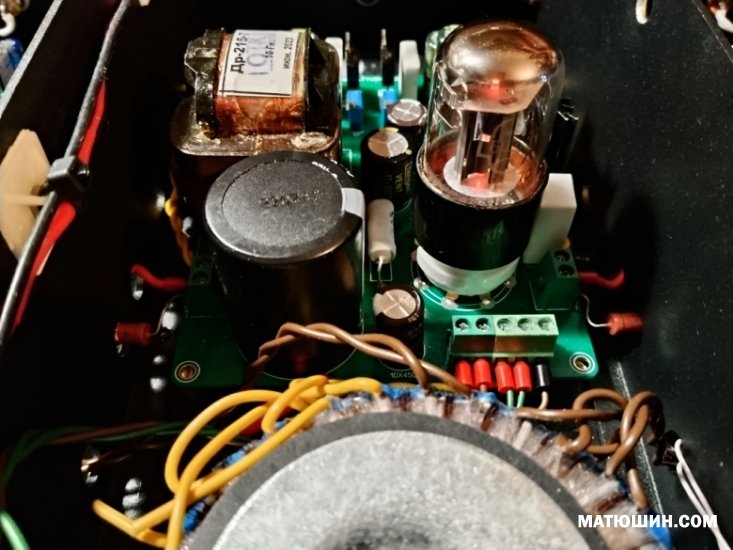

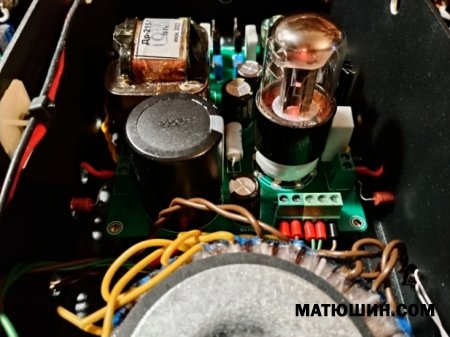

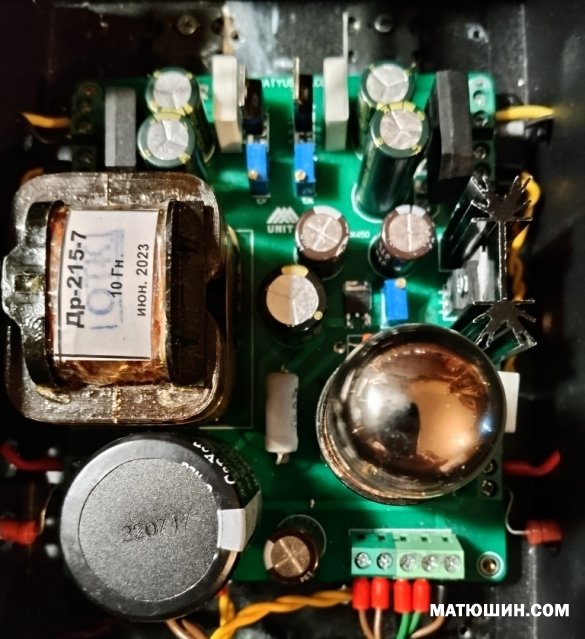

Надо сказать , что в предыдущей конструкции дроссель был моточный.Александр предложил конструкцию Алекса Тореса ,(а именно электронный дроссель),доработать под это изделие (там были нюансы), сам занялся и надо опять же отметить, результат оказался выше всяких похвал.Респект. Так что в целом получилось совершенно новое изделие, хотя и является продолжением линейки корректоров серии GENESIS.

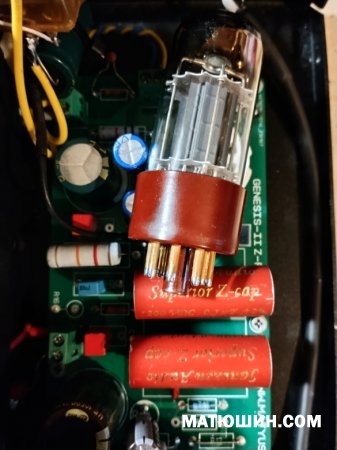

Из пассивной комплектации , резисторы, в основном металлопленочные,в том числе и смд-Vishay, конденсаторы Wima немецкая.К71-7 в коррекции.
Стоимость на момент публикации 100т.р
