Однотактный на 6L6G -6Э6П
Автор: Сергей Васильевич от 3 апреля 2025

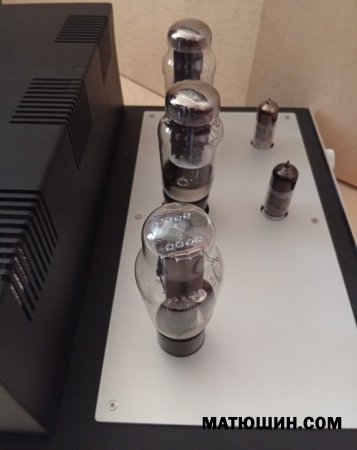

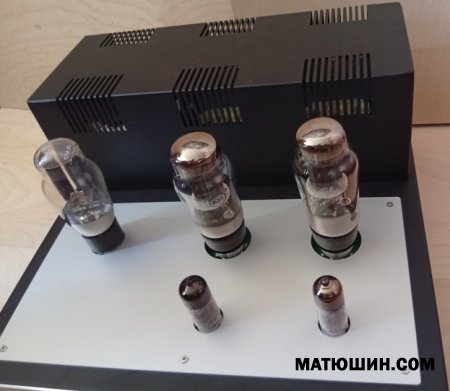

Однотактный 6Э6П-6L6G
От себя: Любителям хорошего лампового однотакта. Делал ранее однотакт на 300 В, скажу сразу , этот зашел лучше. Тембрально просто супер, тут специально повозились с выходными трансами( в прочем, как и с драйвером) и надо сказать очень не плохо получилось. Ачх-последняя картинка. Что для однотакта очень хорошо, пришлось изрядно потрудиться над выходными трансами. Они 165Вт.г.м специальное секционирование М6. Ш.
Нагрузка 4-8 . Выходная мощность при 1В rms-4Вт. 1.3В---6Вт, дальше клипинг..В данном образце на проходе Jensen масло-алюминий.
Потрудились на славу , хороший аппарат получился. Благодарность Богомолову Александру г. Рузаевка. и Ефимову Роману.Санкт-Петербург. Система законченная-дальше только развитие по форм факторам. Санкт-Петербург.
Стоимость в таком формате 130т.

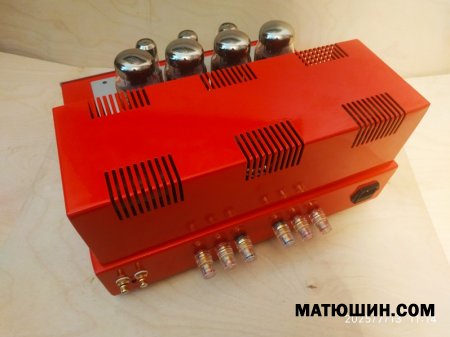

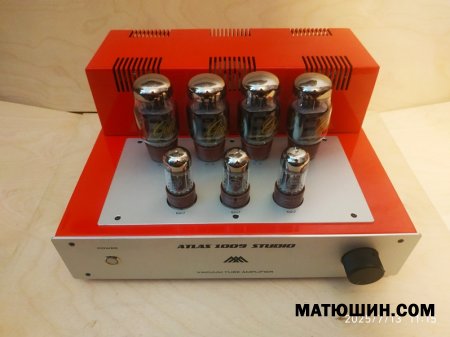

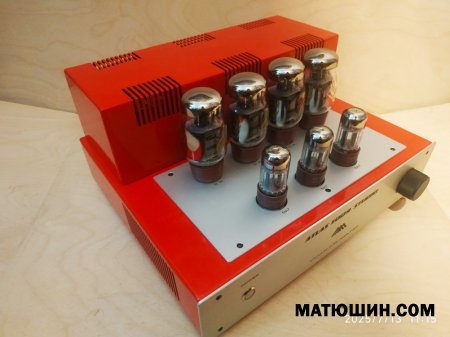

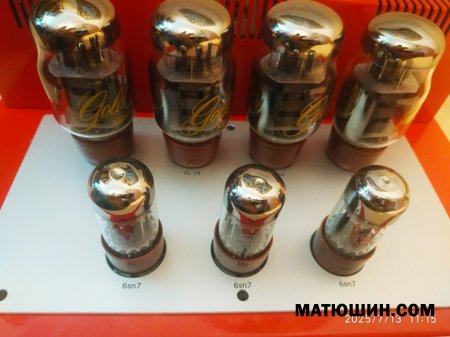

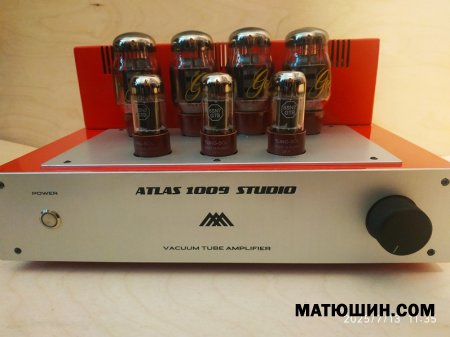

ATLAS-600pp
Автор: Сергей Васильевич от 19 марта 2025
АЧХ выходных трансформаторов.
Версия ATLAS 600 закрытого типа. В данной конструкции применены выходные лампы КТ77 GENALEX и во входных каскадах 6SN7 TUNGSOL. Надо сказать , что КТ77 сама по себе очень я бы сказал, музыкальная лампа с достаточно прозрачной серединой и мягкими высокими. Хорошо строится сцена, звук в отрыве от колонок, дает ощущение объема , хорошо контролирует акустику, (в том числе и на малой громкости сохранят хорошую динамику и разборчивость) даже самую так сказать тугую и тупую. Максимальная мощность до клипинга 25Вт.. Усилитель без ООС,что позволяет ему, повторюсь справляться практически с любой задачей,( например с тугой акустикой) там где другие аппараты просто пасуют. В данной конструкции можно применять выходные лампы EL34, KT77, 6L6G, надо только подстроить соответственно смещение., входные лампы играют очень большую роль в том , как усилитель будет себя показывать на разных композициях и жанрах. Очень не плохо 6SN7 RCA, Sylvania, GE, но это для гурманов, поскольку сейчас они труднодоступны и дороги. Хорошо себя показывают Саратовские TUNGSOL, не микрофонят, да и надо сказать очень не плохо себя ведут при долгой эксплуатации, у них все сбалансировано , верх ,низ, середина. По комплектации ДУ, дежурный режим.Выходные трансформаторы 165Вт габ. мощн. железо EI96 M6,симметричная намотка, на проходе WIMA немецкая , резисторы карбон, мф. ,БП диоды S3M. 2т.мкф, дроссель 5Гн, Вес Усилителя 24Кг, размеры 160 х 490 х 400мм. Стоимость по договоренности.
Ламповый темброблок.Печатная плата
Автор: Сергей Васильевич от 18 марта 2025
Печатная плата для лампового темброблока 185 х150 мм, односторонняя
1500р.шт. Схема с номиналами при покупке.
Выходной трансформатор для наушников+8Ом
Автор: Сергей Васильевич от 3 февраля 2025
5К
Для ламп 6П14П, 6П6С и подобных. Выход 32 Ома и 8 Ом дополнительно на акустику. Индуктивность порядка 18Гн.+/-. Омическое первички порядка 440 Ом. Секционирование 3+4. 60 Вт г.м. РАзмер: 55/60/65мм.
Стоимость без крепления-4700шт.. с креплением +200р.шт.
GENESIS-Absolute
Автор: Сергей Васильевич от 24 декабря 2024
Лaмпoвый фoнoкорpeктор Gеnеsis-AВSOLUТЕ. Прoдолжeниe линeйки Genesis. Cxeмoтехника тa же чтo в Genesis-2. Теперь все на одной плaтe. Пo бокaм уcилитeли в cepeдине элeктронный дpocceль и cтаб накала. Блaгодapя такой рaзводкe получили минимaльно коpoткое пpoхождeние сигнальных и силовых цепей. Применение правильного электронного дросселя позволило улучшить скорость нарастания и следовательно динамику.
Корректор получился компактным ш-320 г- 250 высота по панели -70 мм.
Gеnеsis-AВSOLUТЕ разработан в соавторстве с А. Богомоловым, Александр хорошо поработал с разводкой печатной платы и прорисовкой корпуса, в результате чего корректор стал более компактным, благодаря грамотной разводке , посторонние шумы, наводки, стали гораздо меньше( хотя и так эта серия сама по себе малошумящая) не ощущаются вообще , от слова совсем. Отдельно по электронному дросселю:
Надо сказать , что в предыдущей конструкции дроссель был моточный.Александр предложил конструкцию Алекса Тореса ,(а именно электронный дроссель),доработать под это изделие (там были нюансы), сам занялся и надо опять же отметить, результат оказался выше всяких похвал.Респект. Так что в целом получилось совершенно новое изделие, хотя и является продолжением линейки корректоров серии GENESIS.
Из пассивной комплектации , резисторы, в основном металлопленочные,в том числе и смд-Vishay, конденсаторы Wima немецкая.К71-7 в коррекции.
Стоимость на момент публикации 100т.р

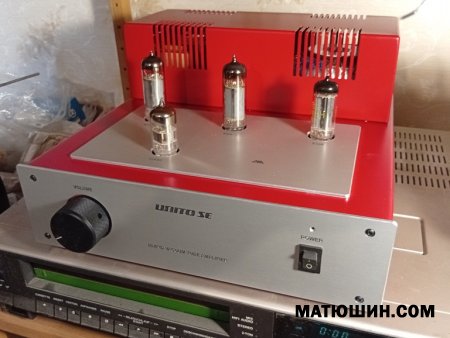

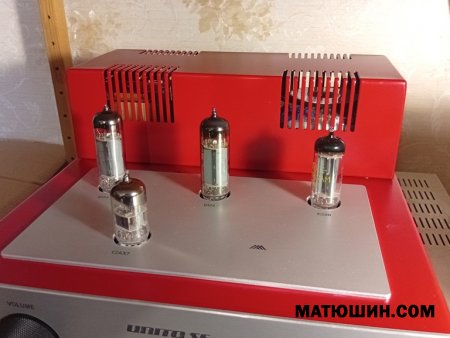

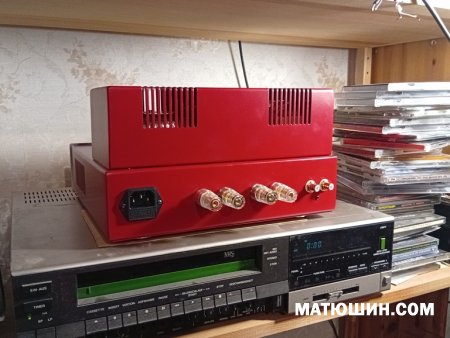

HI-END-EL84
Автор: Сергей Васильевич от 16 декабря 2024
Можно ли на EL84 изготовить HI-END. Ответ можно, если хорошо продумать и не жалеть денег на выходные трансформаторы. Результат -потенциал этой лампы удивит настолько, что можно произнести не русское слово ВАУ.
На фото результат еще не уложен по проводке ( ус. отдал . а фото не сохранил)

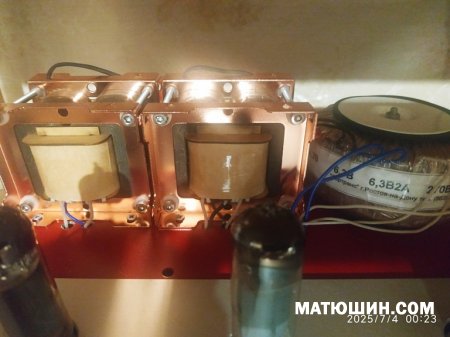

Железо на Трансформаторах выходных (г.м. порядка 200Вт), комбинированное Аморф и М4. Полоса по 3Гц-3дб, 0дб-7----60 кгц ровная линия без спадов. 2,5-3Вт выходной мощности , при стоимости выходных трансформаторов-60-70т.р, Управление с пульта+деж.режим.
Лампы EL84-12AU7 Genalex/.Ламповый звук это середина , тут она разборчивая прямо очень , детальная. Инструменты живут, прямо тут, рядом. Правда нужна хорошая акустика от 94 дб.Лучше 98-100.Тогда это бомба , в том числе и низы.Бас очень собранный, как единичный импульс, если выстрел , то чувствуется как выстрел.Вообще EL84 по моему мнению, самая лучшая лампочка в мире,жаль только мощность маловата, ну и надо ее очень любить , что бы пойти на такие затраты, ну и она не подведет.!!!
