Аттенюатор в корпусе

Аттенюатор в корпусе
Аттенюатор в корпусе
Аттенюатор в корпусе
Аттенюатор в корпусе

Топовая модель Аттенюатора от Павла Викторовича Бондаренко.
Аттенюатор GRUMANN PBTA-23
Пассивный балансный трансформаторный аттенюатор-коммутатор GRUMANN PBTA-23. Собран мною в июне 2018 года по своим оригинальным схемотехническим решениям и комплектации, которые преимущественно не используются в большинстве брендовых изделий подобного рода. Устройство позволяет организовать как обычное RCA (три переключаемых входа), так и одно балансное XLR (симметричное) соединение с источником сигнала XLR-кабелем, т.к. является по своей сути изолирующим трансформатором гальванической развязки. При балансном соединении существенно снижается влияние на звук межблочных кабелей любой цены и качества. Аттенюатор имеет чистое, абсолютно прозрачное, неокрашенное и ровное звучание, изобилующее деталями и тонкими музыкальными нюансами. Коммутатор имеет на выходе переключатель абсолютной фазы – PHASE INVERT, – очень ценная функция, которая не присутствует ни в одном брендовом изделии подобного рода, а также в подавляющем большинстве предварительных усилителей на лампах и транзисторах, кроме студийной аппаратуры. Основная разводка выполнена направленной моножилой из чистого серебра диаметром 1 мм производства HGC, made in USA, в тефлоновой трубке с внутренним диаметром 1,5 мм. Выходные цепи – плоской направленной моножилой из чистого серебра в шёлковой оплётке производства DUELUND V.1.0, made in Denmark, прямоугольного сечения. Пайка - исключительно припоем KESTER 1950-х годов, made in USA. Трансформаторные аттенюаторы High-End-класса, на 23 шага намотаны на двойных кольцах из пермаллоя D=40 мм качественным направленным медным проводом. Коэффициент передачи 1:1. Направление проводников указано в соответствии движением токов в контуре. Выводы первичной обмотки выполнены сдвоенным свитым проводом из чистого серебра JUPITER AWG 26 Pure Silver in black silk insulated wire 0,4 мм, made in USA, в чёрной шёлковой оплётке. Вторичная обмотка имеет 33 отвода (задействованы 23), выполненных направленным проводом OYAIDE 3398-22 AWG из новой меди 102SSC V2 (Special Surface Copper), производимой с 2013 года фирмой Sanshu Electric Wire Company in Aichi Prefecture только исключительно в Японии. Диаметр отводов (по изоляции) = 1,6 мм, изоляция - XLPE. Имеется изолирующая экранная обмотка (жёлтый провод). R первичной обмотки по меди = 162 Ома. R вторичной обмотки по меди = 197 Ом. Индуктивность первичной и вторичной обмоток более 110 Генри. Выводы вторички имеют нумерацию на пластиковых колечках 1...23. Переключающие механизмы регулирования громкости и селектор входов – от фирмы SIEDEN, made in Japan, с золотым покрытием контактов. Удлинительные оси – латунные, с приводом на шарикоподшипниках. XLR-терминалы – NEUTRIC, made in Lichtenstein, с серебряным покрытием контактов. RCA-терминалы – CMC, made in USA, с очень износостойким золотым покрытием контактов по технологии «sandy gold». Алюминиевый фрезерованный корпус использован готовый, заказан в Китае, рассверлен мною под нужные отверстия. Передняя и задняя панели отфрезерованы по своим спецификациям и чертежам на специализированном предприятии в Санкт-Петербурге. Корпус изнутри обклеен лентой из чистой меди с целью уменьшения наводок и помех. Размеры корпуса: 250 (ширина) х 75 (высота) х 225 (глубина), мм. Вес аппарата 3,5 кг. Марка GRUMANN AUDIO LABS - собственность автора, зарегистрирована в нескольких странах.
Отзыв о Задумал сделать для себя пассивный аттенюатор-коммутатор в отдельном корпусе.
Для осуществления замысла заказал Сергею Васильевичу, намоточные изделия которого мне всегда нравились, трансформаторные аттенюаторы по отработанной карте намотки, составленной Сергеем Васильевичем, и которые были намотаны на отборных двойных кольцах из пермаллоя D=40 мм качественным медным проводом. Коэффициент передачи 1:1. Получились такие характеристики: сопротивление первичной обмотки по меди = 162 Ома. R вторичной обмотки по меди = 197 Ом. Индуктивность первичной и вторичной обмоток более 110 Генри.
Выводы первички были выполнены моими проводниками: сдвоенной моножилой из чистого серебра JUPITER AWG 26 Pure Silver in black silk 0,4 мм (USA). Выводы вторички направленным проводом OYAIDE 3398-22 AWG из новой меди 102SSC V2 (Special Surface Copper), производимой с 2013 года фирмой Sanshu Electric Wire Company только исключительно в Японии.
После сборки и первого же прослушивания через RCA-соединения на очень качественном ламповом однотактном усилителе собственнной сборки был получен исключительно чистый и качественный породистый звук, что я менял эталонные треки один за другим и не мог остановится - просто заслушался! И это БЕЗ обязательного прогрева в несколько десятков часов! Прогон частотной характеристики на осциллографе продемонстрировал исключительно ровную линию без выбросов и горбов от 20 герц до 40 килогерц по минус 2 дБ, что является просто исключительным результатом!
Дальнейшие сравнения звучания готового изделия с аналогичными известными трансформаторными аттенюаторами от фирмы SILK модели STA-522А показали очевидные звуковые преимущества трансформаторов Сергея Васильевича Матюшина. Безусловно, и SILK STA-522А тоже хороши, но у трансиков Матюшина тембральное богатство в звучании было явно выше. Очень музыкальные и качественные аттенюаторы, я ОЧЕНЬ доволен!

Трансформатор аттенюатор на аморфном железе

Трансформатор аттенюатор на аморфном железе

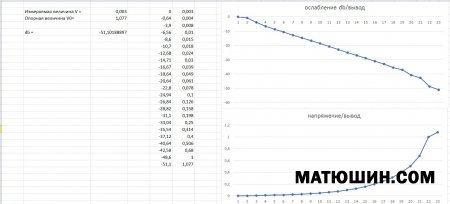

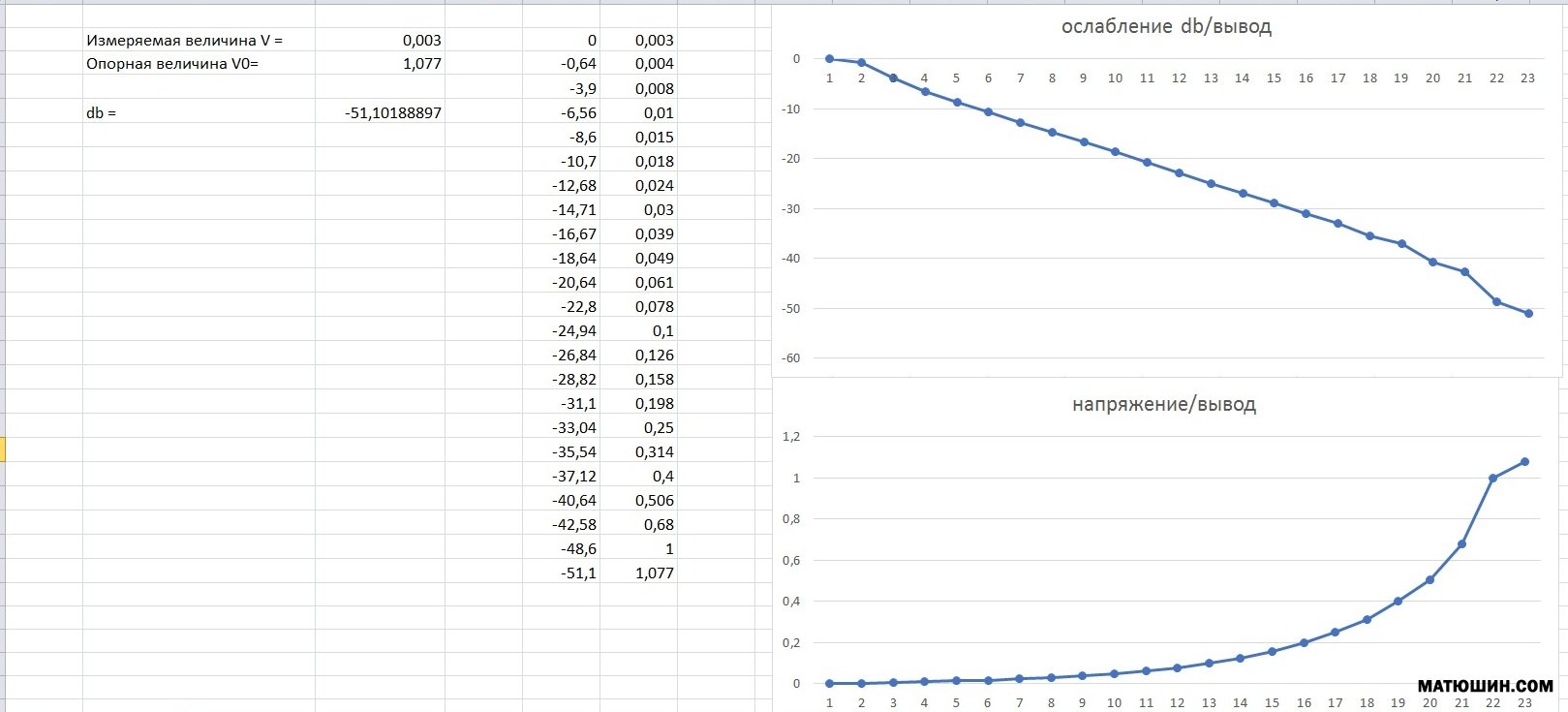

"NEW" Трансформатор аттенюатор 24 положения логарифм, Ктр. 1:1. Железо Аморфное.
Габаритные размеры: диаметр внешний 55мм, высота 25мм. Черный провод- экран,красные первичная, белый начало вторичной обмотки, зеленые отводы 23шт.
9000 пара

Многоступенчатый регулятор-переключатель громкости

Многоступенчатый регулятор-переключатель громкости
переключатель на 24 положения+ручка громкости(диам. 40мм, алюминий+порошок)=1500+650 комплект(переключатель-ручка).
Многоступенчатый регулятор-переключатель громкости

6500 -2шт аттенюаторы+3000 -2шт переключатели +1300 ручки-2шт .
